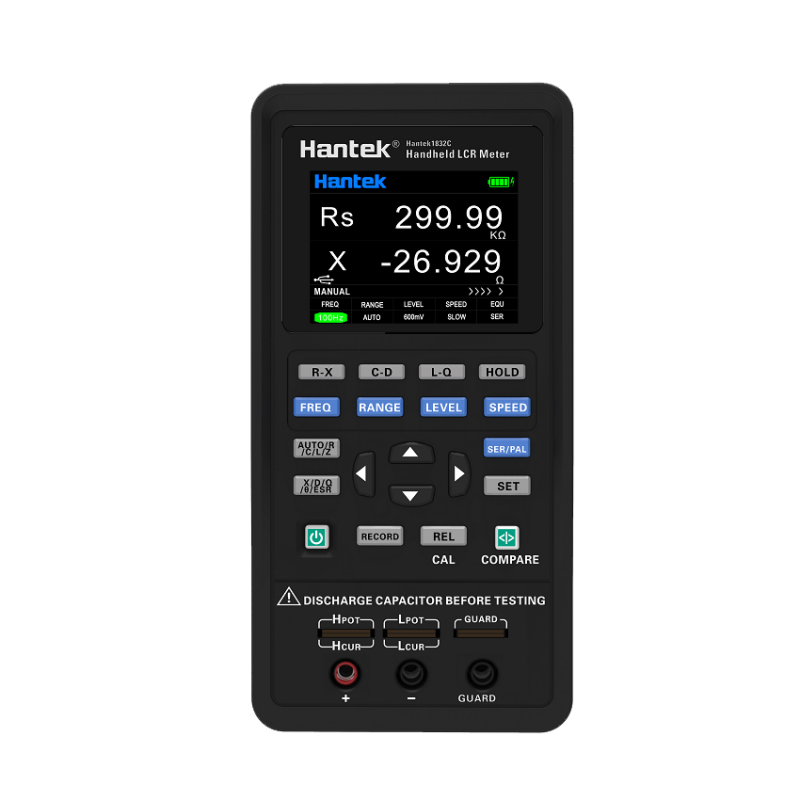

Hantek 1832C Appareil de mesure LCR portable 40Khz
  • Hantek 1832C Appareil de mesure LCR portable 40Khz

Hantek 1832C Appareil de mesure LCR portable 40Khz

172.75 €
207,30 € TVA INCLUSE

Appareil de mesure LCR portable.
Équipement portable pour la mesure des paramètres des composants.
Petite taille (similaire à un multimètre).
Mesurez des valeurs telles que l'inductance, la capacité, la résistance, etc.
Autonomie totale grâce à sa batterie intégrée.

Quantité
CONSULTER

Hantek 1832C Appareil de mesure LCR portable 40Khz

Le compteur LCR Hantek 1833C est un instrument portable polyvalent adapté à la mesure des paramètres des composants tels que l'inductance, la capacité, la résistance, etc.

Avec une petite taille, et une autonomie totale grâce à sa batterie lithium 5 V, il peut répondre aux exigences de mesure des paramètres LCR aussi bien pour une utilisation de bureau que pour des tests sur le terrain.

Fréquences de test de 100Hz, 120Hz, 400Hz, 1kHz, 4kHz, 10kHz, 40kHz.
Écran LCD TFT de 2,8 pouces.
Prise en charge de l'analyse des journaux de données.
Il permet sa connexion à un PC et sa gestion à distance.
Cordon de test: interrupteur à 3 bornes / 5 bornes.
3 vitesses de mesure: haute vitesse / moyenne vitesse / basse vitesse.
Sélection de plage manuelle / automatique, pour une prise de mesures rapide et facile.
Comprend un manchon de protection contre les chocs, qui offre une protection complète pour l'équipement.
Design ergonomique.

Compteur LCR de haute précision:


Conception de boîtier très compacte:

Clavier simple et intuitif:

Support arrière:

Grand écran HD avec double écran:

Chargement via USB-C standard et grande autonomie:

Gestion à distance depuis un PC:

Comprend un ensemble d'accessoires:

Logiciel:

Accesorios:

Model Hantek1832C Hantek1833C
Test frequency

100Hz, 120Hz, 400Hz, 1kHz, 4kHz, 10kHz,

40kHz

100Hz, 120Hz, 400Hz, 1kHz, 4kHz, 10kHz,

40kHz, 50kHz, 75kHz, 100kHz

Accuracy 0.30%
Equivalent Circuit series, parallel
Test level 0.6Vrms 0.6Vrms, 0.3Vrms
Measurement way manual, auto
Display screen 2.8 inch TFT LCD
Measurement parameters principle parameter: L/C/R/Z deputy parameter: X/D/Q/θ/ESR
Principle parameter L/C/R/Z
Deputy parameter X/D/Q/θ/ESR
Inductance Measurement range (L) 0-2000H
Capacitance Measurement range (C) 0-20mF
Resistance Measurement range (R) 0-20MΩ
Measurement speed high speed(4 times/s), intermediate speed(twice/s), low speed(once/s)
Reset function open circuit calibration, short-circuit calibration
Test terminal configuration 3 terminal, 5 terminal
General feature standard with 1.Type-C data cable; 2.power adapte; 3.short circuit card; 4.red and black rubber plug; 5.large capacity lithium battery
Capacitance C and dissipationD
100Hz/120Hz/400Hz
Range Display range Accuracy Ce Accuracy De Recommended equivalent mode
20mF 4.000mF~20.000mF 8.00%+5 digits 0.08 series
4mF 400.0μF~3.9999mF 2.00%+3 digits 0.02 series
400μF 40.00μF~399.99μF 0.60%+2 digits 0.006 series
40μF 4.000μF~39.999μF 0.40%+2 digits 0.004 series
4μF 400.0nF~3.9999μF 0.40%+2 digits 0.004 ----
400nF 40.00nF~399.99nF 0.4%+2 digits 0.004 parallel
40nF 4.000nF~39.999nF 0.5%+3 digits 0.005 parallel
4nF 0pF~3.999nF 1.5%+5 digits ------ parallel
1KHz/4kHz
Range Display range Accuracy Ce Accuracy De Recommended equivalent mode
1000uF 400.0uF~999.9uF 3.00%+5 digits 0.03 series
400μF 40.00μF~399.99μF 1.50%+3 digits 0.015 series
40μF 4.000μF~39.999μF 0.60%+2 digits 0.006 series
4μF 400.0nF~3.9999μF 0.40%+2 digits 0.004 -----
400nF 40.00nF~399.99nF 0.4%+2 digits 0.004 parallel
40nF 4.000nF~39.999nF 0.6%+3 digits 0.006 parallel
4nF 400.0pF~3.9999nF 0.6%+3 digits 0.006 parallel
400pF 0.0pF~399.9pF 3%+5 digits ------ parallel
10KHz
Range Display range Accuracy Ce Accuracy De Recommended equivalent mode
100μF 40.00μF~100.00μF 4.00%+5 digits 0.04 series
40μF 4.000μF~39.999μF 2.0%+3 digits 0.02 series
4μF 400.0nF~3.9999μF 0.60%+2 digits 0.006 series
400nF 40.00nF~399.99nF 0.4%+2 digits 0.004 series
40nF 4.000nF~39.999nF 0.4%+2 digits 0.004 ------
4nF 400.0pF~3.9999nF 0.4%+2 digits 0.004 parallel
400pF 40.00pF~399.99pF 0.6%+3 digits 0.006 parallel
40pF 0.00pF~39.99pF 2.5%+5 digits ------ parallel
40KHz/50KHz
Range Display range Accuracy Ce Accuracy De Recommended equivalent mode
100μF 40.00μF~100.00μF 6.00%+5 digits 0.06 series
40μF 4.000μF~39.999μF 4.0%+3 digits 0.04 series
4μF 400.0nF~3.9999μF 1.0%+2 digits 0.01 series
400nF 40.00nF~399.99nF 0.6%+2 digits 0.006 series
40nF 4.000nF~39.999nF 0.6%+2 digits 0.006 ------
4nF 400.0pF~3.9999nF 0.6%+2 digits 0.006 parallel
400pF 40.00pF~399.99pF 1%+3 digits 0.01 parallel
40pF 0.000pF~39.999pF 3%+5 digits ------ parallel
75KHz/100KHz
Range Display range Accuracy Ce Accuracy De Recommended equivalent mode
10μF 4.000μF~10.000μF 8.0%+20 digits 0.08 series
4μF 400.0nF~3.9999μF 5.0%+10 digits 0.05 series
400nF 40.00nF~399.99nF 1.5%+5 digits 0.015 series
40nF 4.000nF~39.999nF 1%+2 digits 0.01 series
4nF 400.0pF~3.999nF 1%+2 digits 0.01 ------
400pF 40.00pF~399.99pF 1.5%+2 digits 0.015 parallel
40pF 4.000pF~39.999pF 2%+5 digits 0.02 parallel
4pF 0.000pF~3.999pF 5%+10 digits ------ parallel
Inductance L and quality factor
100Hz/120Hz/400Hz
Range Display range Accuracy Le Accuracy De* Recommended equivalent mode
1000H 400.0H~999.9H 2.00%+3 digits 0.02 parallel
400H 40.000H~399.99H 0.60%+2 digits 0.006 parallel
40H 4.000H~39.999H 0.40%+2 digits 0.004 parallel
4H 400.0mH~3.9999H 0.40%+2 digits 0.004 ----
400mH 40.00mH~399.99mH 0.4%+2 digits 0.004 series
40mH 4.000mH~39.999mH 0.6%+3 digits 0.006 series
4mH 0uH~3.999mH 3.0%+5 digits ------ series
1kHz/4KHz
Range Display range Accuracy Le Accuracy De* Recommended equivalent mode
1H 400.0mH~999.9mH 1.50%+3 digits 0.015 parallel
400mH 40.00mH~399.99mH 0.4%+2 digits 0.004 parallel
40mH 4.000mH~39.999mH 0.4%+2 digits 0.004 ------
4mH 400.0uH~3.9999mH 0.4%+2 digits 0.004 series
400uH 40.00uH~399.99uH 0.8%+3 digits 0.008 series
40uH 0.00uH~39.99uH 3.0%+5 digits ------ series
10kHz
Range Display range Accuracy Le Accuracy De* Recommended equivalent mode
100H 40.00H~100.00H 2.0%+3 digits 0.02 parallel
40H 4.000H~39.999H 0.60%+2 digits 0.006 parallel
4H 400.0mH~3.9999H 0.40%+2 digits 0.004 parallel
400mH 40.00mH~399.99mH 0.4%+2 digits 0.004 ------
40mH 4.000mH~39.999mH 0.4%+2 digits 0.004 series
4mH 400.0uH~3.9999mH 1%+3 digits 0.01 series
400uH 0.0uH~399.9uH 3.0%+5 digits ------ series
40kHz/50kHz
Range Display range Accuracy Le Accuracy De* Recommended equivalent mode
1H 400.0mH~999.9mH 2.0%+4 digits 0.02 parallel
400mH 40.00mH~399.99mH 0.8%+2 digits 0.008 parallel
40mH 4.000mH~39.999mH 0.8%+2 digits 0.008 ------
4mH 400.0uH~3.9999mH 0.8%+2 digits 0.008 series
400uH 40.00uH~399.99uH 1.5%+3 digits 0.015 series
40uH 0.000uH~39.999uH 4.0%+5 digits ------ series
75KHz/100kHz
Range Display range Accuracy Le Accuracy De Recommended equivalent mode
100mH 40.00mH~399.99mH 2.5%+2 digits 0.025 parallel
40mH 4.000mH~39.999mH 1.5%+2 digits 0.015 parallel
4mH 400.0uH~3.9999mH 1.0%+2 digits 0.01 ------
400uH 40.00uH~399.99uH 1.0%+2 digits 0.01 series
40uH 4.000uH~39.999uH 1.5%+5 digits 0.015 series
4uH 0.000uH~3.999uH 4%+10 digits ------ series
Impedance Z and phase angle
100Hz/120Hz/400Hz/1kHz/10kHz
Range Display range Accuracy Ze Accuracy Recommended equivalent mode
20MΩ 4.000MΩ~20.000MΩ 3.0%+10 digits 3.4° parallel
4MΩ 400.0kΩ~3.9999MΩ 1.2%+3 digits 0.7° parallel
400kΩ 40.00kΩ~399.99kΩ 0.3%+3 digits 0.2° parallel
40kΩ 4.000kΩ~39.999kΩ 0.25%+2 digits 0.1° ------
4kΩ 400.0Ω~3.9999kΩ 0.25%+2 digits 0.1° series
400Ω 40.00Ω~399.99Ω 0.25%+2 digits 0.1° series
40Ω 4.000Ω~39.999Ω 0.5%+3 digits 0.3° series
0.4000Ω~3.9999Ω 2.0%+3 digits 1.1° series
0.4Ω 0.0000Ω~0.3999Ω 4.0%+3 digits ------ series
40kHz/50KHz
Range Display range Accuracy Ze Accuracy Recommended equivalent mode
20MΩ 4.000MΩ~20.000MΩ 7.0%+41 digits 4.0° parallel
4MΩ 400.0kΩ~3.9999MΩ 2.5%+3 digits 1.4° parallel
400kΩ 40.00kΩ~399.99kΩ 1.0%+4 digits 0.6° parallel
40kΩ 4.000kΩ~39.999kΩ 1.0%+4 digits 0.6° ------
4kΩ 400.0Ω~3.9999kΩ 0.5%+3 digits 0.3° series
400Ω 40.00Ω~399.99Ω 0.5%+3 digits 0.3° series
40Ω 4.000Ω~39.999Ω 0.7%+4 digits 0.4° series
0.4000Ω~3.9999Ω 2.0%+6 digits 1.1° series
0.4Ω 0.0000Ω~0.3999Ω 5.0%+10 digits ------ series
75KHz/100kHz
Range Display range Accuracy Ze Accuracy Recommended equivalent mode
20MΩ 4.000MΩ~20.000MΩ 9.0%+20 digits 5.2° parallel
4MΩ 400.0kΩ~3.9999MΩ 4.0%+10 digits 2.3° parallel
400kΩ 40.00kΩ~399.99kΩ 1.5%+4 digits 0.9° parallel
40kΩ 4.000kΩ~39.999kΩ 1.0%+2 digits 0.6° parallel
4kΩ 400.0Ω~3.9999kΩ 0.7%+2 digits 0.4° ------
400Ω 40.00Ω~399.99Ω 0.7%+2 digits 0.4° series
40Ω 4.000Ω~39.999Ω 1.0%+5 digits 0.6° series
0.4000Ω~3.9999Ω 3.0%+10 digits 1.7° series
0.4Ω 0.0000Ω~0.3999Ω 7%+20 digits ------ series

1832C

Fiche technique

Serie
1830X

Références spécifiques

Téléchargement

Pour télécharger ces fichiers, vous devez avoir acheté le produit auparavant et être connecté à votre compte.

(FR) Manuel basique

Manuel basique de sécurité et de démarrage - French

Téléchargement (159.77KB)

(EN) Manual abbreviated

Basic Safety Manual and Startup - English

Téléchargement (158.8KB)

(EN) 1830X Manual

1803X Extended Manual (English)

Téléchargement (1.04MB)
