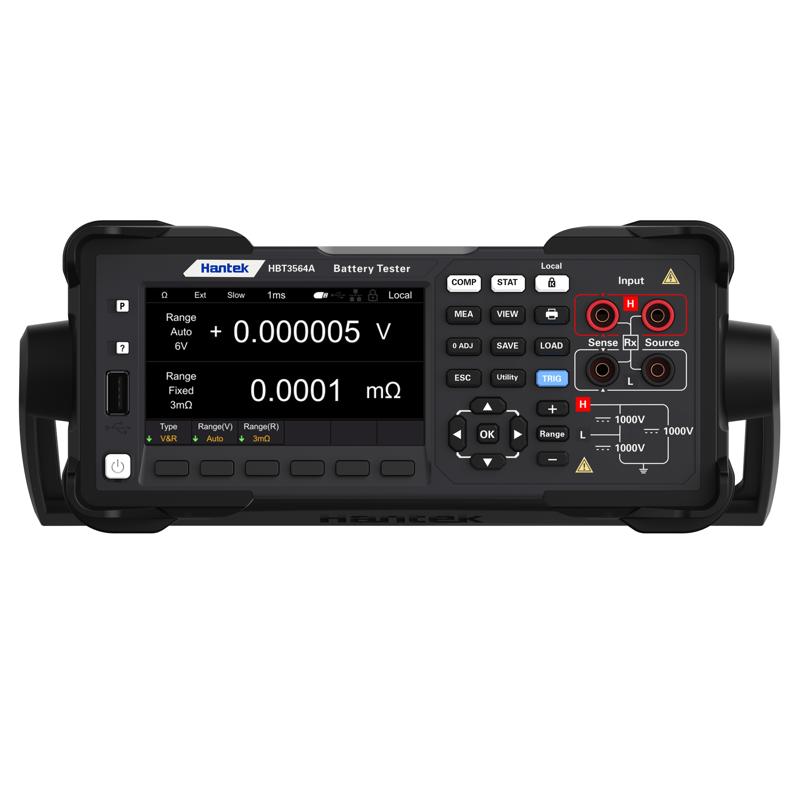

Hantek HBT3566A Testeur de batterie 0-2000V

2399.58 €
2 879,50 € TVA INCLUSE
Testeur de batterie, 0-2000V. Le testeur de résistance interne haute résolution 6 1/2 bits série HBT3000 est un appareil de mesure de haute précision doté de capacités de mesure rapides. Avec une résolution de tension de 10 μV et une résolution de résistance de 0,1 μΩ, il offre une précision et une vitesse élevées, ce qui le rend adapté à différents types de batteries. Il est livré en standard avec des interfaces RS232/485, LAN, EXT I/O, USB Host, USB Device et ANALOG OUTPUT, ce qui le rend adapté à un plus large éventail de scénarios de test. Il utilise une méthode de test CA à quatre bornes pour des tests plus précis de la résistance interne et de la tension de la batterie.
Quantité
Expédition en 7/10 jours

Scrapped Content

Testeur de batteries haute tension série HBT3000

Le testeur de résistance interne haute résolution 6 1/2 bits série HBT3000 est un testeur de résistance interne de batterie avec des caractéristiques de haute précision et de mesure rapide, avec une plage de tension de mesure allant jusqu'à 2 000 V. Utilisation de la méthode de test à quatre bornes AC pour tester plus précisément la résistance interne et la tension de la batterie. Résolution de résistance de 0,1 μΩ, résolution de tension de 10 μV, de haute précision, haute vitesse, adaptée à différents types de batteries. Standard RS232/485, LAN, EXT I/O, hôte USB, périphérique USB, interface ANALOGOUTPUT, adapté à davantage de scénarios de test. Fonction de comparaison intégrée pour déterminer automatiquement si les paramètres de la batterie répondent aux normes. Facile à utiliser, précis et rapide, stable et fiable, ce testeur de résistance interne de batterie sera votre meilleur choix.
  • Le testeur de résistance interne haute résolution à lecteur 6 1/2 bits est un testeur de résistance interne de batterie avec des caractéristiques de haute précision et de mesure rapide, et la plage de tension de mesure atteint 2000 V.
  • Résolution de résistance de 0,1 μΩ, résolution de tension de 10 μV, de haute précision, haute vitesse, adaptée à différents types de batteries.
  • Standard RS232/485, LAN, EXT I/O, hôte USB, périphérique USB, interface ANALOGOUTPUT, adapté à davantage de scénarios de test.
  • En utilisant la méthode AC 4 bornes, la mesure d'impédance n'est pas affectée par l'impédance de la ligne de test.
  • Il dispose de fonctions de comparaison indépendantes pour la résistance et la tension, tout en affichant la résistance interne et la tension de la batterie.
  • Fonction de réglage du zéro de court-circuit, supprime la tension de polarisation de l'instrument ou l'erreur causée par l'environnement de mesure.
  • Prend en charge les captures d'écran du disque U pour enregistrer les fonctions, et vous pouvez mettre à niveau le programme de l'instrument via le disque U.
  • Taux d'échantillonnage : Lent/Horotelique/Rapide, avec une vitesse maximale d'environ 40 ms pour une mesure à grande vitesse.
  • Plage de mesure d'impédance interne : 3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3,6kΩ.
  • La gamme complète de mesures de tension couvre : 1100V/1600V/2000V.
  • Dessinez le diagramme de distribution normale pour observer la distribution normale des résultats de mesure.
  • Les résultats de mesure sont facilement enregistrés sur le disque U pour faciliter l'analyse et le traitement ultérieurs des données.

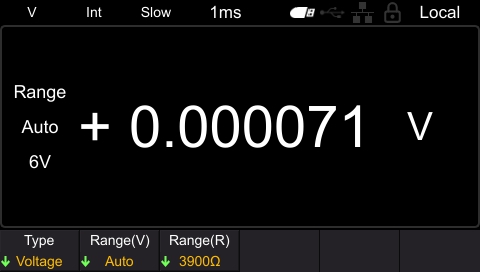

Haute précision et large gamme
6 1/2, la plage de mesure de tension atteint 2000 V, la plage de mesure de résistance est de 0 ~ 3,6 kΩ, ce qui présente des caractéristiques de mesure de haute précision et rapides de l'instrument de test de résistance interne de la batterie. Field répond à vos besoins.

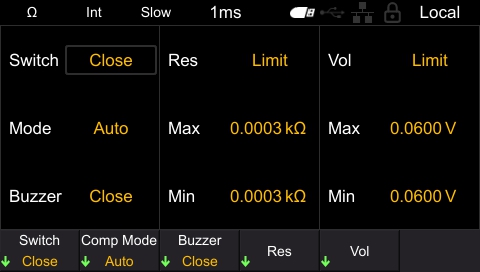

Fonction comparateur
La résistance et la tension sont indépendantes, et la fonction d'affichage et de sortie des résultats de mesure vous aidera à mieux comprendre l'état de fonctionnement de votre circuit ou équipement.

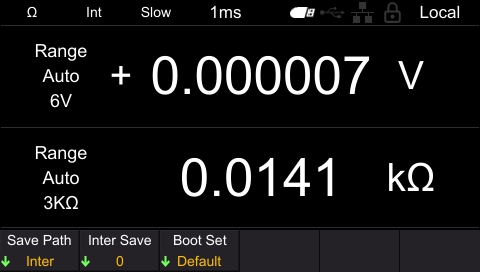

Fonction de sauvegarde/chargement
Les paramètres de démarrage peuvent être enregistrés sur le disque interne ou U. Il n'est pas nécessaire d'effectuer des réglages fastidieux de l'application à chaque utilisation. Appuyez sur le bouton des paramètres de mise sous tension correspondant pour charger facilement les paramètres d'application précédemment enregistrés.

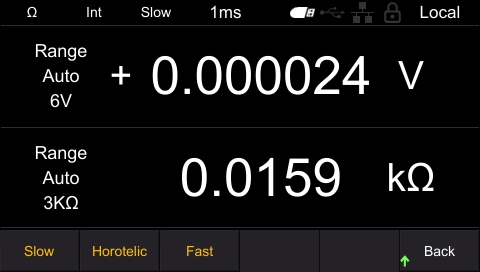

Taux d'échantillonnage à trois vitesses
Le taux d'échantillonnage peut être modifié en trois étapes (rapide/horotelique/lent), et le taux d'échantillonnage approprié peut être sélectionné en fonction des différents besoins de test. La mesure à grande vitesse la plus rapide peut durer environ 40 ms. Plus le taux d'échantillonnage est faible, plus la précision des tests est élevée.

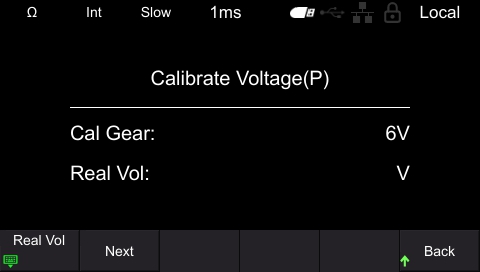

Fonction de correction
L'étalonnage est divisé en étalonnage de tension et étalonnage de résistance, qui sont utilisés pour compenser la tension de polarisation ou la dérive de gain du circuit interne de l'instrument afin d'améliorer la précision du test.

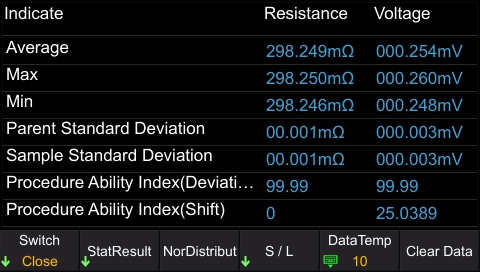

Fonction statistique
Le calcul d'une variété d'indicateurs statistiques, y compris, mais sans s'y limiter, la moyenne, le maximum, le minimum, l'écart type parent, etc., facilite le tracé de la distribution normale et vous aide à visualiser la distribution normale de vos mesures.

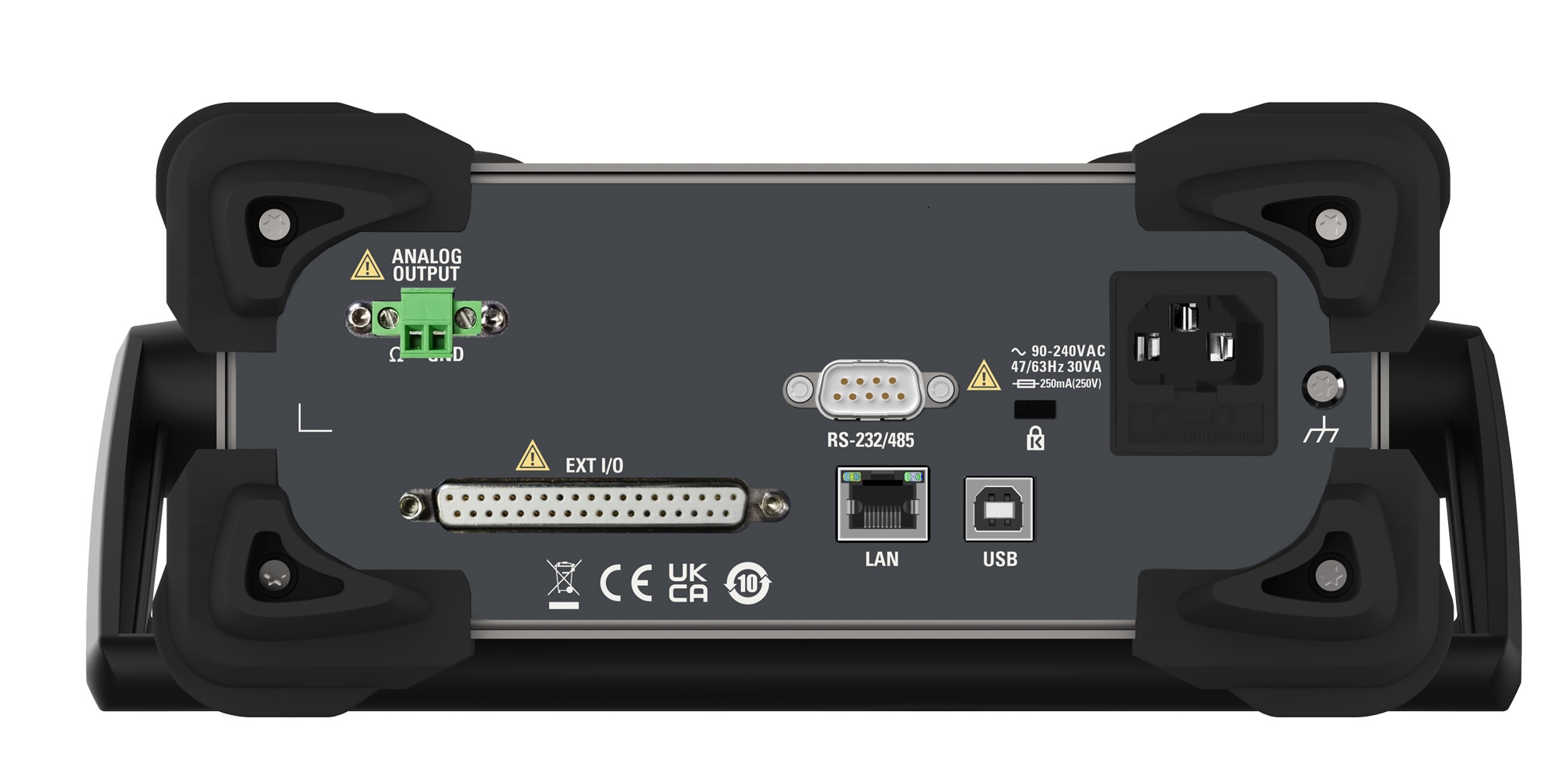

Interfaces de configuration riches
La configuration standard comprend les interfaces RS232/485, LAN, EXT I/O, USB Host, USB Device et ANALOGOUTPUT. Avec des interfaces riches, c'est un instrument de mesure adapté à la construction de circuits d'inspection de production de batteries.

Modèle HBT3561A HBT3562A HBT3563A HBT5563A HBT3564A HBT3565A HBT5566A HBT3566A
Tension Gamme 110V 210V 360V 360V 1100V 1600V 2000V 2000V
Mesures Max. Afficher 121V 231V 396V 396V 1210V 1760V 2200V 2200V
Résolution 1 µV 10 µV
Précision ±0,01% lecture ±3 chiffres
Mesure de résistance Gamme Max. Afficher Résolution Courant de mesure Précision
3 mΩ 30 mΩ ou plus
3 mΩ 3,6 mΩ 0,1 mΩ 100 mA ±0,5% lecture ±10 chiffres ±0,5% lecture ±5 chiffres
30 mΩ 36 mΩ 1 mΩ 100 mA
300 mΩ 360 mΩ 10 mΩ 10 mA
3 Ah 3,6Ω 100 mΩ 1 mA
30 Ω 36 Ah 1 mΩ 100 µA
300 Ohm 360 Ω 10 mΩ 10 μA
3600Ω 3610Ω 100 mΩ 10 μA
Méthode de mesure CA méthode à quatre bornes
Fréquence de mesure 1 kHz
Temps de réponse 5 ms env.
Tension aux bornes ouvertes 12 V pic 15 V crête
Période d'échantillonnage Mesures. Rapide Moyen Lent
(Fréquence : 50 Hz/60 Hz) Vitesse
ΩV 60 ms 300 ms 600 ms
Ω ou V 40 ms 200 ms 400 ms
Autorisé Résolution totale de ligne (détection d'erreur) Gamme 3 mΩ 30 mΩ 300 mΩ 3 Ah
Ligne de détection 3 Ah 3 Ah 20 Ω 20 Ω
Ligne source 3 Ah 3 Ah 20 Ω 200Ω
Fonction Ajustement du zéro Oui
Mesures. Sortie d'impulsion de courant Pouls, Continu
Calculs statistiques veux dire, Maximum, Minimum, écart type, écart type de l'échantillon, processus Indice de capacité (dispersion), indice de capacité de processus (déviation)
Temps de retard Marche/Arrêt, 1 ms à 9999 ms
Moyenne 1, 2, 4, 8 fois
Enregistrer/Charger Vers le haut à 1000
Déclenchement Interne, Externe, Manuel
Interface Standard RS232/485, USB, LAN, E/S, sortie analogique
Facultatif GPIB (Modèles de la série HBT4000H uniquement)
Afficher 4.3 pouces LCD
Entrée CA 110 V ±10 % ou 220 V ± 10 %, 47 à 63 Hz
Dimension (LxHxP) Faible tension : 208,5 mm*84,5 mm*264 mm
Haute tension : 208,5 mm*84,5 mm*344 mm

Caractéristiques

Modèle Résistance Résolution Résistance Gamme Résistance Gamme Tension Résolution Plage de tension Précision de la tension Interface
HBT3564A 0,1 mΩ 0~3,6kΩ 0,5% de sol 10dgt (3mΩ), 0,5% de sol 5dgt (30mΩ-3600Ω) 10 μV 0~1100V 0,01%jr sol 3dgt RS232/485 USB LAN IO SORTIE ANALOGIQUE
HBT3565A 0,1 mΩ 0~3,6kΩ 0,5% de sol 10dgt (3mΩ), 0,5% de sol 5dgt (30mΩ-3600Ω) 10 μV 0~1600V 0,01%jr sol 3dgt RS232/485 USB LAN IO SORTIE ANALOGIQUE
HBT3566A 0,1 mΩ 0~3,6kΩ 0,5% de sol 10dgt (3mΩ), 0,5% de sol 5dgt (30mΩ-3600Ω) 10 μV 0~2000V 0,01%jr sol 3dgt RS232/485 USB LAN IO SORTIE ANALOGIQUE
HBT5566A 0,1 mΩ 0~3,6kΩ 0,5% de sol 10dgt (3mΩ), 0,5% de sol 5dgt (30mΩ-3600Ω) 10 μV 0~2000V 0,01%jr sol 3dgt RS232/485 USB LAN IO SORTIE ANALOGIQUE
HANTEK
HBT3566A

Fiche technique

Serie
HBT3000

Références spécifiques

Neuf
