Oscilloscope DPO7504E 4 canaux 500MHZ + Gen AWG + 16 Analyz. Logique

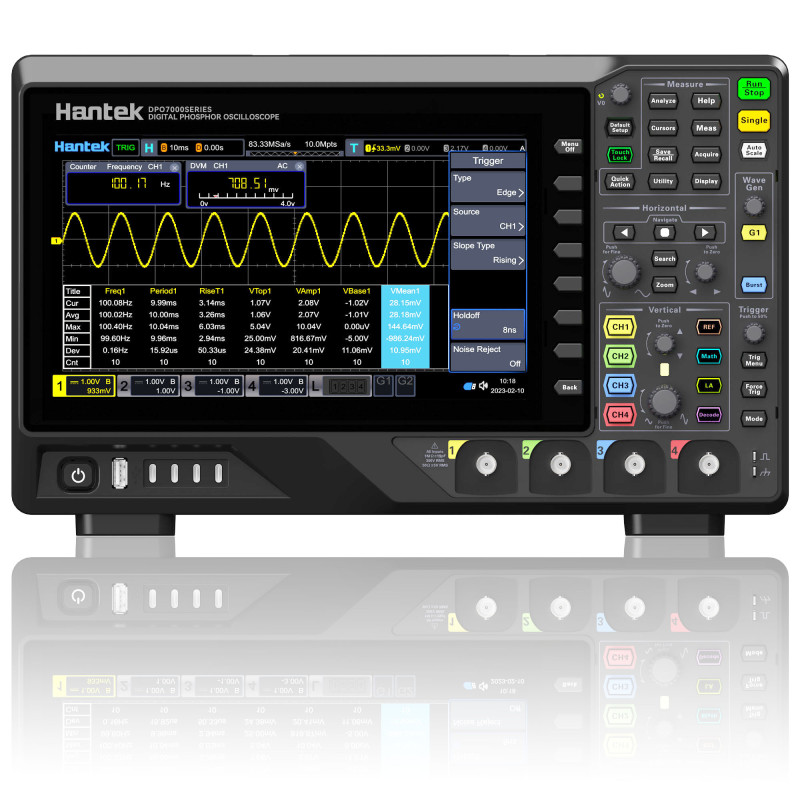

Hantek DPO7504E Oscilloscope 4 canaux 500MHZ + Gen AWG + 16 Analyz. Logique

2205.95 €

2 647,14 € TVA INCLUSE

Écran couleur multi-touch capacitif de 10,1 pouces.
Affichage de la température de couleur, forme d'onde de 256 niveaux d'intensité.
Bande passante de 500 MHz, taux d'échantillonnage de 2 GSa/s.
Profondeur de mémoire 2G, vitesse de capture de forme d'onde de 500 000 wfms/s.
Avec un générateur de forme d'onde de 25 MHz. (prend en charge la sortie d'onde arbitraire)
51 types de mesures automatiques.
Déclenchement et décodage des protocoles série RS232, I2C, SPI, LIN, CAN.
Multiples fonctions d’analyse et de traitement des données.
Il intègre les fonctions de 7 instruments : oscilloscope/analyseur logique/analyseur de spectre/générateur de signal/voltmètre/fréquencemètre/analyseur de protocole série.

Quantité

CONSULTER

Hantek DPO7504E

Oscilloscope 4 canaux / 500 MHz avec générateur de signaux AWG et analyseur logique 16 canaux

7 instruments en un : Oscilloscope / Analyseur logique 16 canaux / Analyseur de spectre / Générateur d'ondes arbitraires / Voltmètre numérique / Fréquencemètre 6 bits / Analyseur de protocole série.
Taux d'échantillonnage en temps réel jusqu'à 2GSa/s, profondeur de mémoire 2G, enregistrement matériel de forme d'onde en temps réel et lecture jusqu'à 2 millions d'images.
Écran capacitif multi-touch de 10,1 pouces, échelle de gris de forme d'onde à 256 niveaux et affichage de la température de couleur.
Fonctions riches d'activation et de décodage du protocole série.
Le taux de capture des formes d'onde est supérieur à 500 000 formes d'onde par seconde.
Jusqu'à 51 types de paramètres de forme d'onde sont automatiquement mesurés et une fonction de mesure matérielle avec mémoire complète est également fournie.
Multiples fonctions d'analyse et de traitement des données : recherche indépendante, touches de navigation et liste d'événements, histogramme, graphique en bauds, analyse de puissance, compteur.

Caractéristiques de la série Hantek DPO7000 :

2G memory depth

Ultra-long memory depth of 2G. Fully understand waveform overall and details, will not lose any accidental events and waveform changes.

Serial bus triggering and decoding

Provides bus triggering and decoding functions, supports multiple protocols RS232, I2C, SPI, LIN, CAN and can decode and display bus protocol information quickly and intuitively.

Waveform digital fluorescent display

Provide digital fluorescence multi-level waveform grayscale display effect, which can help users quickly find potential anomalies in the signal.

25MHz function/arbitrary waveform generator

Waveform generator, integrated with a variety of commonly used built-in waveforms, supports customized arbitrary waveform, arbitrary wave burst output, and modulated waveform output.

Area trigger function

By drawing the region, you can set the region trigger. The region trigger can simplify the operation of advanced trigger and quickly isolate the waveform of interest.

Test parameter function

5-digit digital voltmeter and 6-digit hardware frequency meter function; Real-time statistics of minimum, maximum, average, standard deviation and other information enable you to execute tests more efficiently.

Waveform recording and playback

The waveform recording function option is provided to record the waveform changes in real time without interruption, and mark the time on the signal, so as to play back the waveform conveniently and find out the fault.

Quick operation function

The shortcut operation panel including 15 common functions can be opened with one button without searching. Make the operation faster and the measurement more efficient.

Model	Channel	Bandwidth	Highest real-time Sampling rate	Maximun memory depth	Maximun memory depth	Logical analyzer	Waveform generator
DPO7102E	2CH	100MHz	2GSa/s	2Gpts	500,000 wfms/s	16CH	25MHz,1CH
DPO7202E	2CH	200MHz	2GSa/s	2Gpts	500,000 wfms/s	16CH	25MHz,1CH
DPO7352E	2CH	350MHz	2GSa/s	2Gpts	500,000 wfms/s	16CH	25MHz,1CH
DPO7502E	2CH	500MHz	2GSa/s	2Gpts	500,000 wfms/s	16CH	25MHz,1CH
DPO7104E	4CH	100MHz	2GSa/s	2Gpts	500,000 wfms/s	16CH	25MHz,1CH
DPO7204E	4CH	200MHz	2GSa/s	2Gpts	500,000 wfms/s	16CH	25MHz,1CH
DPO7354E	4CH	350MHz	2GSa/s	2Gpts	500,000 wfms/s	16CH	25MHz,1CH
DPO7504E	4CH	500MHz	2GSa/s	2Gpts	500,000 wfms/s	16CH	25MHz,1CH

Model	DPO7504E	DPO7354E	DPO7204E	DPO7104E
Channel	4 Channel Oscilloscope+1 Channel Waveform Generator +16 Channel Logic Analyzer
Bandwidth	500MHz	350MHz	200MHz	100MHz
Real-time Sampling Rate	2GSa/s single channel, 1GSa/s half channel, 1GSa/s all channel
Memory Depth	2Gpts (single channel), 1Gpts (dual channel), 500Mpts (three-four channels), 250Mpts (full channel)
Waveform Capture Rate	500,000 wfms/s [25ns dot display single channel automatic memory depth]
Vertical Resolution	8 bit
Vertical Sensitivity	1 MΩ: 500μV/div ~ 10 V/div; 50 Ω: 500μV/div ~ 1 V/div
Time Base Range	500ps/div~1ks/div	1ns/div~1ks/div	2ns/div~1ks/div	5ns/div~1ks/div
Time Base Accuracy	±1 ppm ± 1 ppm/year
Bandwidth limitation	20 MHz, 100MHz, 200MHz, 350MHz；Independent optional for each channel
Trigger Type	Edge, Pulse, Video, Slope, Overtime, Window, Runt, Superamp, Pattern, Delay, Setup/Hold, RS232, LIN, CAN, SPI, I2C
Bus and Decoding	RS232, I2C, SPI, LIN, CAN
Mathematical Operation	A+B, A-B, A*B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, LowPass, HighPass, BandPass, BandStop, AX+B, Expression
Automatic Measurement	41 kinds of parameter measurement, supporting statistics and analysis
Analysis Function	Frequency meter, digital voltmeter, power analysis, histogram, search, navigation, history, baud chart
Hardware Recording and Playback	More than 2 million frames (single channel)
Input Coupling	DC, AC or GND
Input Impedance and Capacitance	1 MΩ ± 1%，50 Ω ± 1% ；21 pF ± 3 pF
Arbitrary Waveform Generator	Sampling rate 200 MSa/s, vertical resolution 12 bit, maximum output frequency 25 MHz, sine, square wave, pulse, triangle wave, noise, DC, Sinc, exponential, half-distortion, Lorentz, DTMF, Gaussian, ECG and other 13 standard waveforms
Digital Channel	16CH, 1GSa/s sampling rate
Interface	USB HOST, USB DEVICE, LAN； option: HDMI, serial port
Screen	10.1 inch multi-touch capacitive screen, 256 level waveform grayscale display, with color afterglow

Référence DPO7504E

Fiche technique

Canaux d'oscilloscope: 4
Bande passante de l'oscilloscope: 500
Serie: DPO7000E
Taux de capture: 400k
Générateur de signal / Fonctions: Oui
Analyseur logique: Oui
Écran tactile: Oui

Références spécifiques

Téléchargement

Pour télécharger ces fichiers, vous devez avoir acheté le produit auparavant et être connecté à votre compte.

Hantek DPO7504E Oscilloscope 4 canaux 500MHZ + Gen AWG + 16 Analyz. Logique

Hantek DPO7504E

Oscilloscope 4 canaux / 500 MHz avec générateur de signaux AWG et analyseur logique 16 canaux

Caractéristiques de la série Hantek DPO7000 :

Fiche technique

Références spécifiques

Téléchargement

(FR) Manuel basique

(EN) Manual abbreviated

(EN) DPO7000 QuickGuide

(EN) DPO7000 Data Manual

(EN) DPO7000 User Manual
