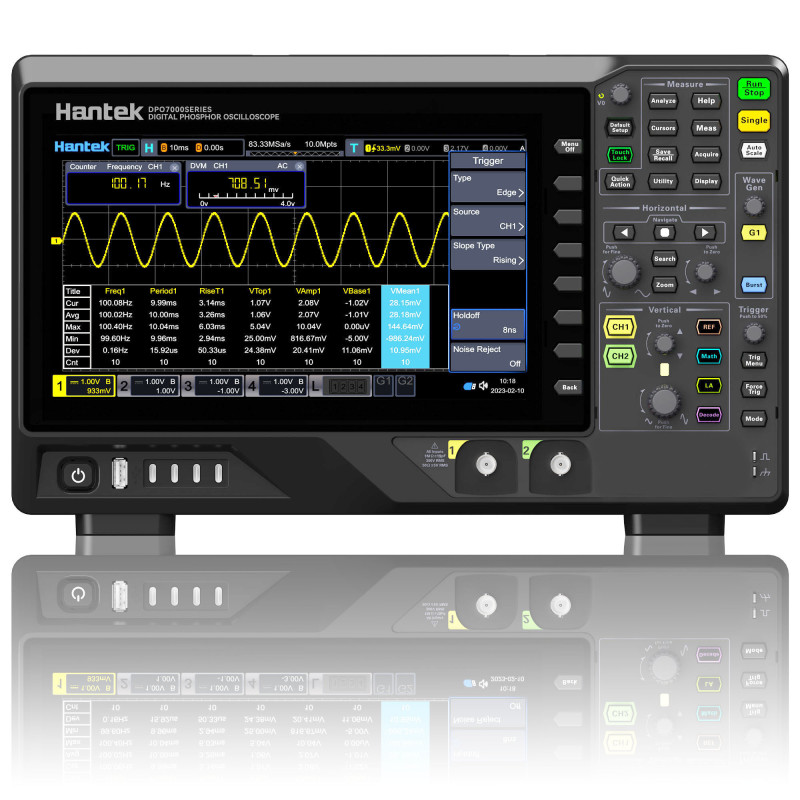

Hantek DPO7202C Oscilloscope 2 canaux 200MHZ
896.31 €
Écran couleur multi-touch capacitif de 10,1 pouces.
Affichage de la température de couleur, forme d'onde de 256 niveaux d'intensité.
Bande passante de 200 MHZ, taux d'échantillonnage de 2 GSa/s.
Profondeur de mémoire 2G, vitesse de capture de forme d'onde de 500 000 wfms/s.
51 types de mesures automatiques.
Déclenchement et décodage des protocoles série RS232, I2C, SPI, LIN, CAN.
Multiples fonctions d’analyse et de traitement des données.
Il intègre les fonctions de 5 instruments : oscilloscope/analyseur de spectre/voltmètre/fréquencemètre/analyseur de protocole série.
Affichage de la température de couleur, forme d'onde de 256 niveaux d'intensité.
Bande passante de 200 MHZ, taux d'échantillonnage de 2 GSa/s.
Profondeur de mémoire 2G, vitesse de capture de forme d'onde de 500 000 wfms/s.
51 types de mesures automatiques.
Déclenchement et décodage des protocoles série RS232, I2C, SPI, LIN, CAN.
Multiples fonctions d’analyse et de traitement des données.
Il intègre les fonctions de 5 instruments : oscilloscope/analyseur de spectre/voltmètre/fréquencemètre/analyseur de protocole série.
Hantek DPO7202C
Oscilloscope 2 canaux / 200 MHZ
- 5 instruments en un : Oscilloscope /Analyseur de spectre / Voltmètre numérique / Fréquencemètre 6 bits / Analyseur de protocole série.
- Taux d'échantillonnage en temps réel jusqu'à 2GSa/s, profondeur de mémoire 2G, enregistrement matériel de forme d'onde en temps réel et lecture jusqu'à 2 millions d'images.
- Écran capacitif multi-touch de 10,1 pouces, échelle de gris de forme d'onde à 256 niveaux et affichage de la température de couleur.
- Fonctions d'activation et de décodage du protocole série.
- Le taux de capture des formes d'onde est supérieur à 500 000 formes d'onde par seconde.
- Jusqu'à 51 types de paramètres de forme d'onde sont automatiquement mesurés et une fonction de mesure matérielle avec mémoire complète est également fournie.
- Multiples fonctions d'analyse et de traitement des données : recherche indépendante, touches de navigation et liste d'événements, histogramme, graphique en bauds, analyse de puissance, compteur.
Caractéristiques de la série Hantek DPO7000 :
2G memory depth
Ultra-long memory depth of 2G. Fully understand waveform overall and details, will not lose any accidental events and waveform changes.
Serial bus triggering and decoding
Provides bus triggering and decoding functions, supports multiple protocols RS232, I2C, SPI, LIN, CAN and can decode and display bus protocol information quickly and intuitively.
Waveform digital fluorescent display
Provide digital fluorescence multi-level waveform grayscale display effect, which can help users quickly find potential anomalies in the signal.
Area trigger function
By drawing the region, you can set the region trigger. The region trigger can simplify the operation of advanced trigger and quickly isolate the waveform of interest.
Test parameter function
5-digit digital voltmeter and 6-digit hardware frequency meter function; Real-time statistics of minimum, maximum, average, standard deviation and other information enable you to execute tests more efficiently.
Waveform recording and playback
The waveform recording function option is provided to record the waveform changes in real time without interruption, and mark the time on the signal, so as to play back the waveform conveniently and find out the fault.
Quick operation function
The shortcut operation panel including 15 common functions can be opened with one button without searching. Make the operation faster and the measurement more efficient.
| Model | Channel | Bandwidth | Highest real-time Sampling rate | Maximun memory depth | Maximum waveform capture rate | Logical analyzer | Waveform generator |
| DPO7102C | 2CH | 100MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
| DPO7202C | 2CH | 200MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
| DPO7352C | 2CH | 350MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
| DPO7502C | 2CH | 500MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
| DPO7104C | 4CH | 100MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
| DPO7204C | 4CH | 200MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
| DPO7354C | 4CH | 350MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
| DPO7504C | 4CH | 500MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
|
Model |
DPO7504C |
DPO7354C |
DPO7204C |
DPO7104C |
|
Channel |
4 Channel Oscilloscope |
|||
|
Bandwidth |
500MHz |
350MHz |
200MHz |
100MHz |
|
Real-time Sampling Rate |
2GSa/s single channel, 1GSa/s half channel, 1GSa/s all channel |
|||
|
Memory Depth |
2Gpts (single channel), 1Gpts (dual channel), 500Mpts (three-four channels), 250Mpts (full channel) |
|||
|
Waveform Capture Rate |
500,000 wfms/s [25ns dot display single channel automatic memory depth] |
|||
|
Vertical Resolution |
8 bit |
|||
|
Vertical Sensitivity |
1 MΩ: 500μV/div ~ 10 V/div; 50 Ω: 500μV/div ~ 1 V/div |
|||
|
Time Base Range |
500ps/div~1ks/div |
1ns/div~1ks/div |
2ns/div~1ks/div |
5ns/div~1ks/div |
|
Time Base Accuracy |
±1 ppm ± 1 ppm/year |
|||
|
Bandwidth limitation |
20 MHz, 100MHz, 200MHz, 350MHz；Independent optional for each channel |
|||
|
Trigger Type |
Edge, Pulse, Video, Slope, Overtime, Window, Runt, Superamp, Pattern, Delay, Setup/Hold, RS232, LIN, CAN, SPI, I2C |
|||
|
Bus and Decoding |
RS232, I2C, SPI, LIN, CAN |
|||
|
Mathematical Operation |
A+B, A-B, A*B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, LowPass, HighPass, BandPass, BandStop, AX+B, Expression |
|||
|
Automatic Measurement |
41 kinds of parameter measurement, supporting statistics and analysis |
|||
|
Analysis Function |
Frequency meter, digital voltmeter, power analysis, histogram, search, navigation, history, baud chart |
|||
|
Hardware Recording and Playback |
More than 2 million frames (single channel) |
|||
|
Input Coupling |
DC, AC or GND |
|||
|
Input Impedance and Capacitance |
1 MΩ ± 1%，50 Ω ± 1% ；21 pF ± 3 pF |
|||
|
Interface |
USB HOST, USB DEVICE, LAN； option: HDMI, serial port |
|||
|
Screen |
10.1 inch multi-touch capacitive screen, 256 level waveform grayscale display, with color afterglow |
|||
DPO7202C
Fiche technique
- Canaux d'oscilloscope
- 2
- Bande passante de l'oscilloscope
- 200
- Serie
- DPO7000C
- Taux de capture
- 400k
- Écran tactile
- Oui
