Hantek DPO8034E 350 MHz/4 canaux 8GSa/s 2GMpts/600000wfm/s 2 x générateur AWG / 16 x canaux numériques

3508.71 €
4 210,45 € TVA INCLUSE
350 MHz/4 canaux, 8GSa/s, 2GMpts/600000wfm/s, 2 x générateur AWG / 16 x canaux numériques. Écran capacitif multi-touch de 10,1 pouces, échelle de gris de forme d'onde de 256 niveaux et affichage de la température de couleur, taux d'échantillonnage de 8GSa/s, profondeur de mémoire de 2G, taux de capture de forme d'onde de 600 000 wfms/s. Deux générateurs de formes d'onde de 200 MHz intégrés, prenant en charge la sortie d'onde arbitraire. 51 types de mesures automatiques. Fonctions riches de déclenchement et de décodage du protocole série. Multiples fonctions d’analyse et de traitement des données. Intégrez les fonctions de 8 instruments, simplifiez considérablement le système de mesure et accélérez la mesure. Des interfaces de configuration riches sont fournies pour une utilisation
Quantité
Expédition en 7/10 jours

Scrapped Content

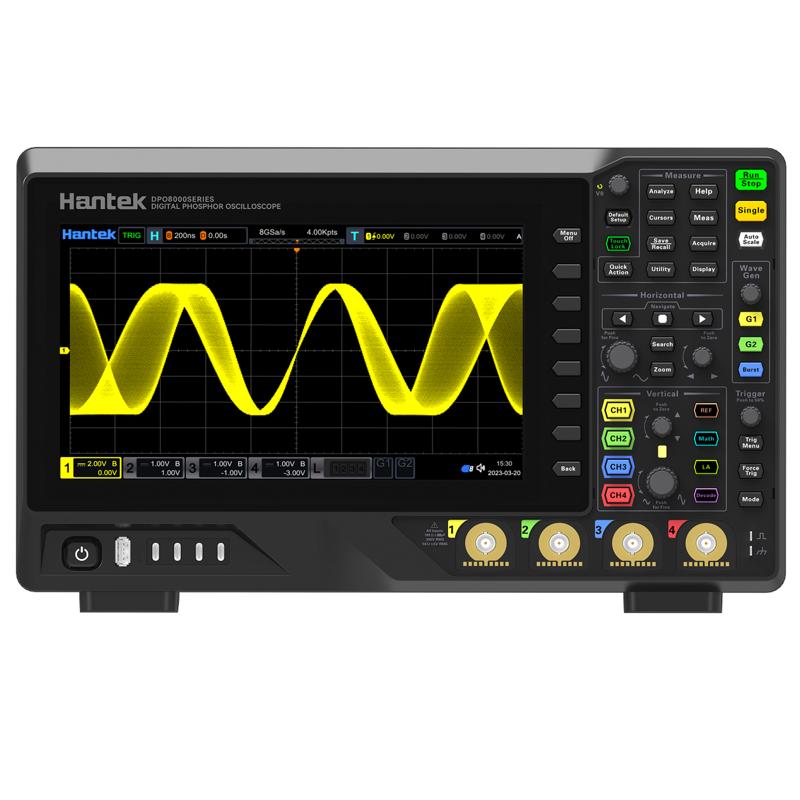

Série DPO8000

Écran capacitif multi-touch de 10,1 pouces, échelle de gris de forme d'onde de 256 niveaux et affichage de la température de couleur, bande passante de 1 GHz, taux d'échantillonnage de 8 GSa/s, profondeur de mémoire de 2 G, taux de capture de forme d'onde de 600 000 wfms/s. Deux générateurs de formes d'onde de 200 MHz intégrés, prenant en charge la sortie d'onde arbitraire. 51 types de mesures automatiques. Fonctions riches de déclenchement et de décodage du protocole série. Multiples fonctions d’analyse et de traitement des données. Intégrez les fonctions de 8 instruments, simplifiez considérablement le système de mesure et accélérez la mesure. Des interfaces de configuration riches sont fournies pour une utilisation plus pratique. C'est un oscilloscope fiable qui peut vous fournir des mesures professionnelles.
  • Ensemble de 8 instruments indépendants en un, y compris : oscilloscope/analyseur logique à 16 canaux/analyseur de spectre/générateur d'ondes arbitraires/voltmètre numérique/fréquencemètre et accumulateur/analyseur de protocole/générateur de protocole ;
  • Taux d'échantillonnage en temps réel jusqu'à 8GSa/s, profondeur de mémoire 2G, enregistrement matériel de forme d'onde en temps réel et lecture jusqu'à 2 millions d'images ;
  • Fonction de génération de protocole UART, I2C, SPI, LIN, CAN ;
  • Deux sources de signal intégrées de 200 MHz, résolution verticale de 12 bits, fréquence de sortie la plus élevée de 200 MHz.
  • Écran capacitif multi-touch de 10,1 pouces, échelle de gris de forme d'onde de 256 niveaux et affichage de la température de couleur ;
  • Taux de capture de formes d'onde supérieur à 600 000 formes d'onde par seconde ;
  • Fonctions riches de déclenchement et de décodage de protocole série ;
  • Jusqu'à 51 types de paramètres de forme d'onde sont automatiquement mesurés et une fonction de mesure matérielle à mémoire complète est également fournie ;
  • Fonctions multiples d'analyse et de traitement des données : fréquencemètre, DVM, analyseur de puissance, histogramme, recherche, navigation, enregistrement, ensemble de données ;
  • Hôte USB standard, périphérique USB, LAN en option : HDMI, port série ;
  • Large plage, faible bruit, plage de sensibilité verticale : 500 μV/div ~ 10 V/div, chaque engrenage prend en charge toute la bande passante ;
  • La forme d'onde Lisayu prend en charge l'affichage sur deux écrans, le mode XY prend en charge la mesure du curseur ;

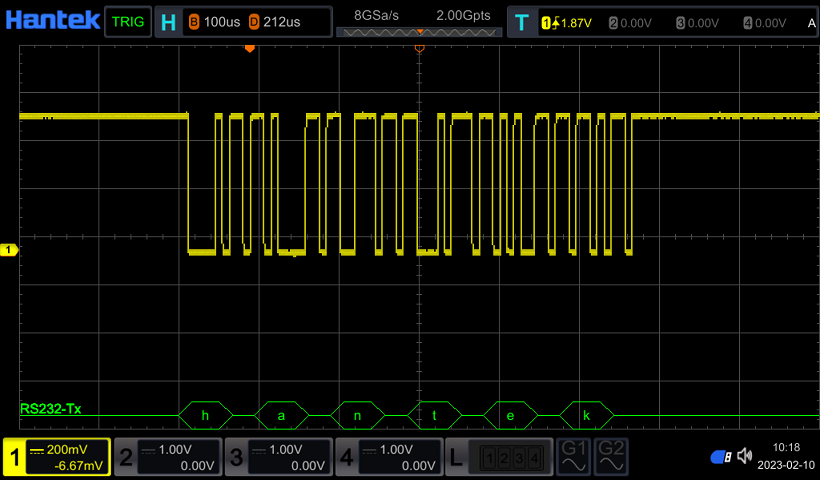

Déclenchement et décodage du bus série
Fournit des fonctions de déclenchement et de décodage de bus, prend en charge plusieurs protocoles RS232, I2C, SPI, LIN, CAN et peut décoder et afficher les informations du protocole de bus rapidement et intuitivement.

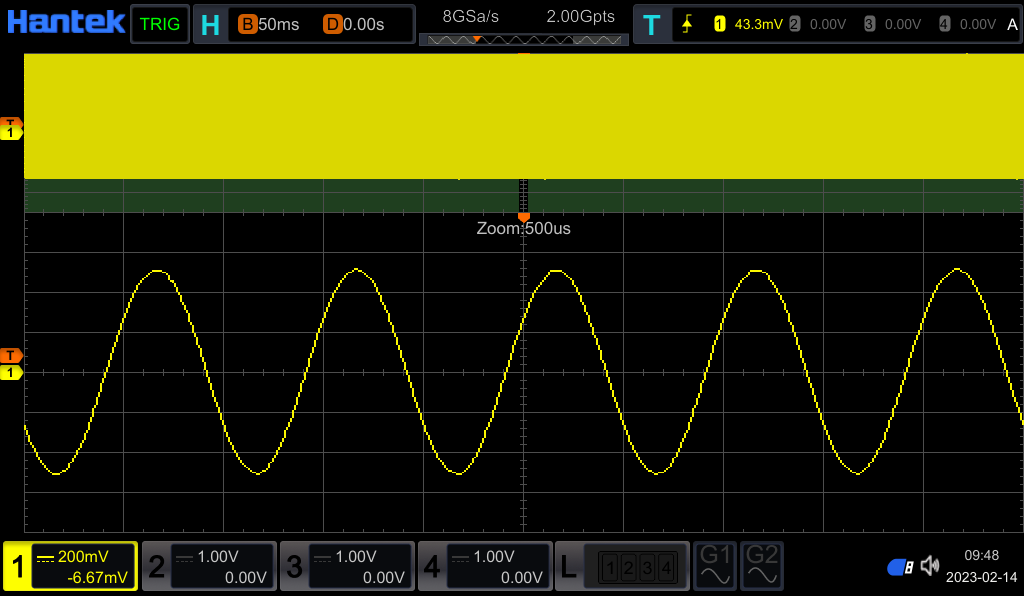

Profondeur de mémoire 2G
Profondeur de mémoire ultra longue de 2G. Comprenez parfaitement la forme d'onde dans son ensemble et ses détails, ne perdrez aucun événement accidentel ni changement de forme d'onde.

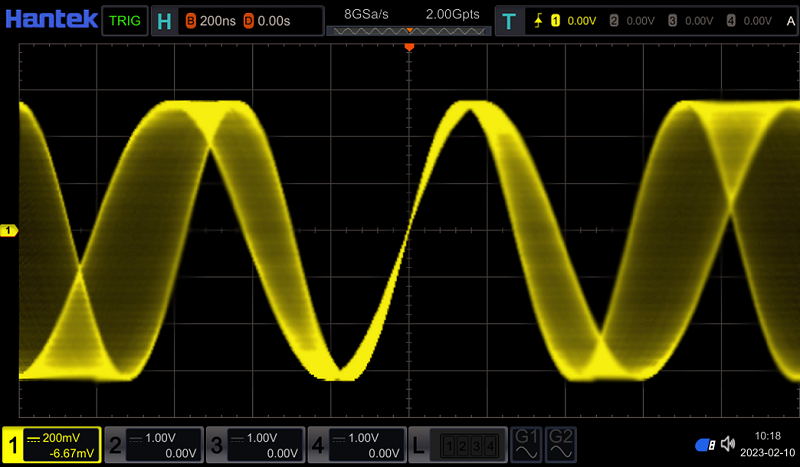

Affichage fluorescent numérique de forme d'onde
Fournit un effet d'affichage en niveaux de gris de forme d'onde à plusieurs niveaux de fluorescence numérique, ce qui peut aider les utilisateurs à trouver rapidement des anomalies potentielles dans le signal.

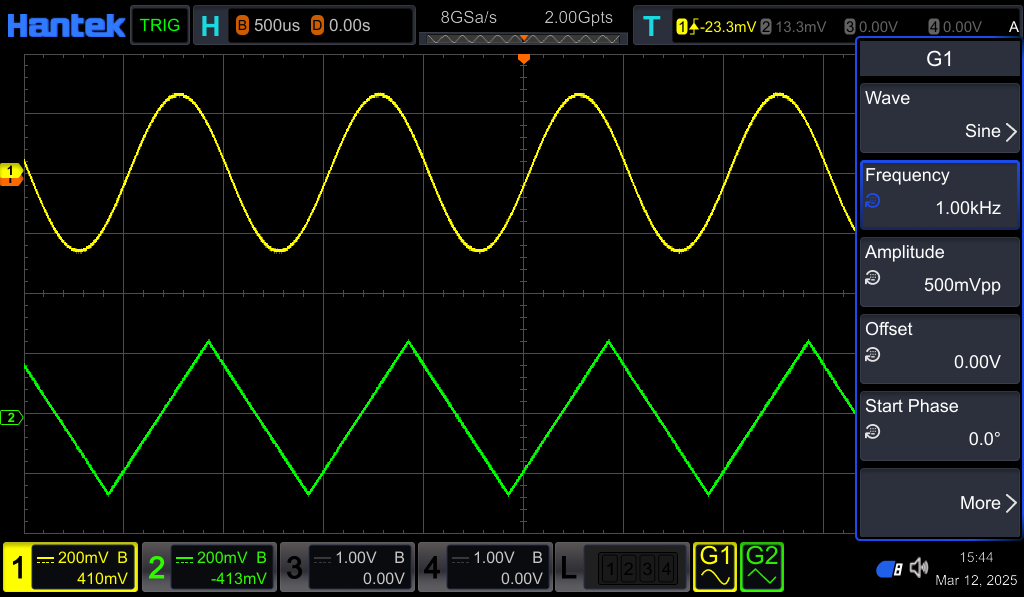

Fonction 200 MHz/générateur de forme d'onde arbitraire
Deux générateurs d'ondes de 200 MHz intégrés, intégrés à une variété de formes d'onde intégrées couramment utilisées, prennent en charge la forme d'onde arbitraire personnalisée, la sortie de rafale d'onde arbitraire et la sortie de forme d'onde modulée.

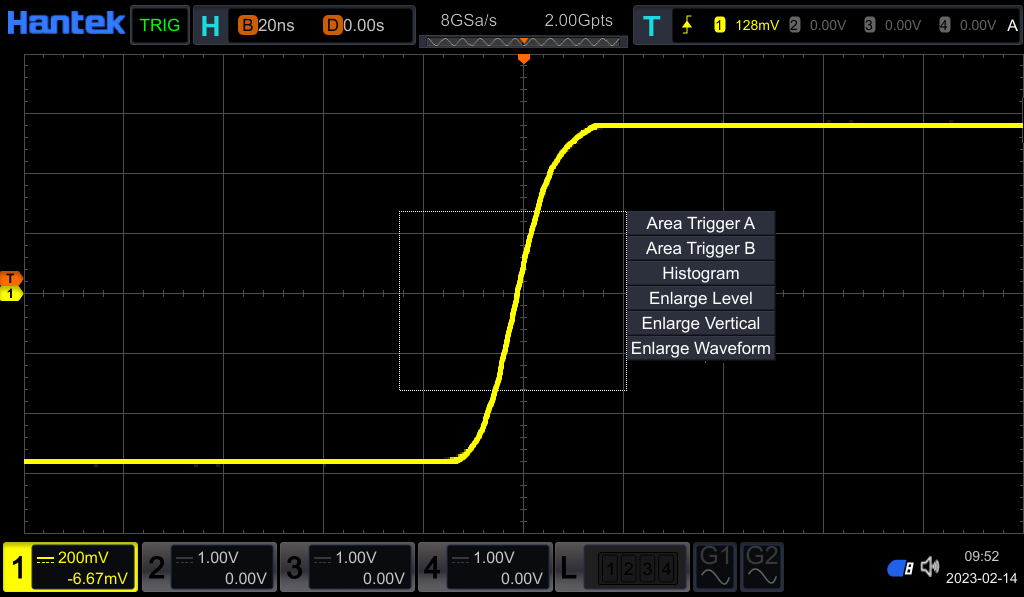

Fonction de déclenchement de zone
En dessinant la région, vous pouvez définir le déclencheur de région. Le déclencheur de région peut simplifier le fonctionnement du déclencheur avancé et isoler rapidement la forme d'onde d'intérêt.

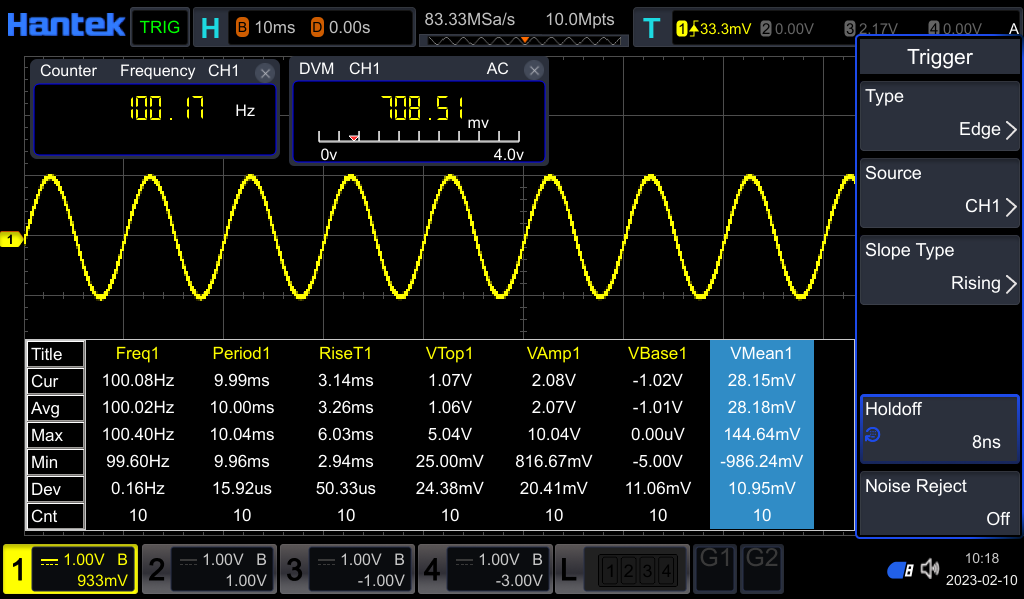

Fonction des paramètres de test
Voltmètre numérique à 5 chiffres et fonction de fréquencemètre matériel à 6 chiffres ; Les statistiques en temps réel sur les minimum, maximum, moyenne, écart type et autres informations vous permettent d'exécuter les tests plus efficacement.

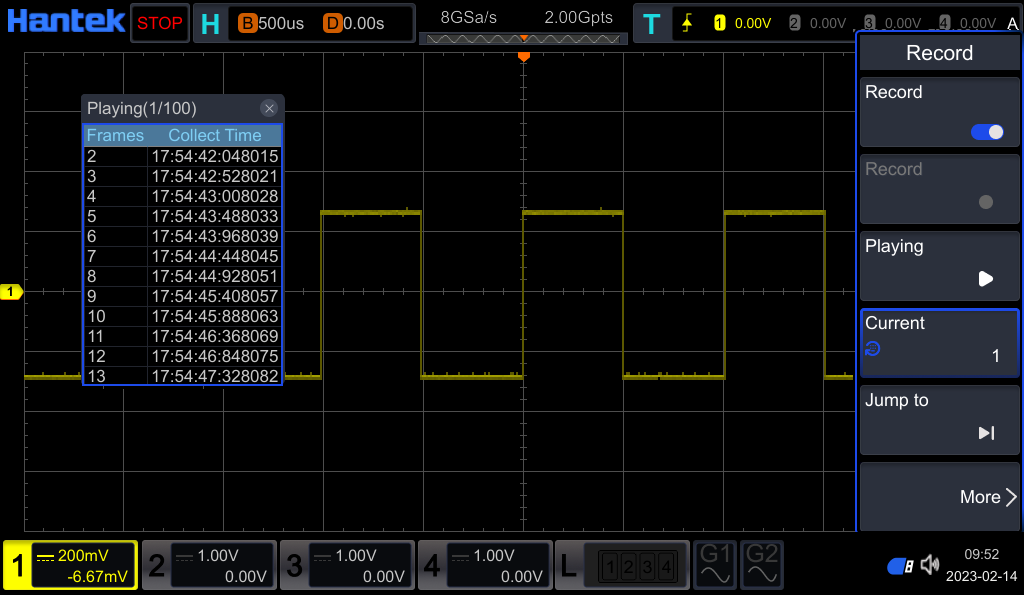

Enregistrement et lecture de formes d'onde
L'option de fonction d'enregistrement de forme d'onde est fournie pour enregistrer les changements de forme d'onde en temps réel sans interruption et marquer l'heure sur le signal, afin de lire facilement la forme d'onde et de découvrir le défaut.

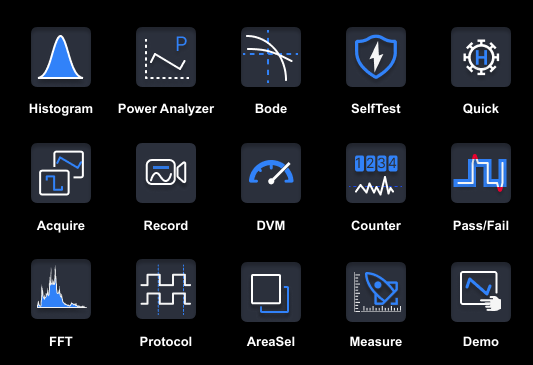

Fonction d'opération rapide
Le panneau de commande de raccourci comprenant 15 fonctions communes peut être ouvert avec un seul bouton sans recherche. Rendre l'opération plus rapide et la mesure plus efficace.

Modèle Canal analogique Bande passante Max. Taux d'échantillonnage en temps réel Max. Profondeur de la mémoire Max. Taux de capture de forme d'onde Chaînes numériques Générateur de forme d'onde
DPO8104E 4CH 1 GHz 8GSa/s 2Gpts 600 000 wfms/s 16CH 200 MHz, 2 canaux
DPO8084E 4CH 800 MHz 8GSa/s 2Gpts 600 000 wfms/s 16CH 200 MHz, 2 canaux
DPO8054E 4CH 500 MHz 8GSa/s 2Gpts 600 000 wfms/s 16CH 200 MHz, 2 canaux
DPO8034E 4CH 350MHz 8GSa/s 2Gpts 600 000 wfms/s 16CH 200 MHz, 2 canaux
DPO8024E 4CH 200 MHz 8GSa/s 2Gpts 600 000 wfms/s 16CH 200 MHz, 2 canaux
DPO8054U 4CH 500 MHz 8GSa/s 2Gpts 600 000 wfms/s 16CH 200 MHz, 2 canaux

Modèle Canal analogique Bande passante Max. Taux d'échantillonnage en temps réel Max. Profondeur de la mémoire Max. Taux de capture de forme d'onde Chaînes numériques Générateur de forme d'onde
DPO8104C 4CH 1 GHz 8GSa/s 2Gpts 600 000 wfms/s - -
DPO8084C 4CH 800 MHz 8GSa/s 2Gpts 600 000 wfms/s - -
DPO8054C 4CH 500 MHz 8GSa/s 2Gpts 600 000 wfms/s - -
DPO8034C 4CH 350MHz 8GSa/s 2Gpts 600 000 wfms/s - -
DPO8024C 4CH 200 MHz 8GSa/s 2Gpts 600 000 wfms/s - -




Modèle DPO8104E DPO8084E DPO8054E DPO8034E DPO8024E
Canaux Oscilloscope 4 canaux + générateur de forme d'onde 2 canaux + analyseur logique 16 canaux
Bande passante 1 GHz 800 MHz 500 MHz 350MHz 200 MHz
Taux d'échantillonnage 8GSa/s monocanal, 8GSa/s demi-canal, 4GSa/s tous canaux
Profondeur de la mémoire 2Gpts (monocanal), 1Gpts (double canal), 500Mpts (trois ou quatre canaux)
Taux de capture de forme d'onde 600 000 wfms/s [profondeur de mémoire automatique à canal unique à affichage par points de 25 ns]
Résolution verticale 8 bits
Sensibilité d'entrée 1 MΩ : 500 μV/div ~ 10 V/div ; 50 Ω : 500 μV/div ~ 1 V/div
Plage de base de temps 200ps/div~1ks/div 500ps/div~1ks/div 500ps/div~1ks/div 1ns/div~1ks/div 2ns/div~1ks/div
Précision de la base de temps ±1 ppm ± 1 ppm/an
Limite de bande passante 20 MH, 100 MHz, 200 MHz, 350 MHz, 650 MHz, 750 MHz (indépendant en option pour chaque canal)
Type de déclencheur Front, impulsion, vidéo, pente, heures supplémentaires, fenêtre, logique, suramplification, runt, modèle, délai, configuration/maintien, Nième bord, UART, LIN, CAN, SPI, I2C
Décodage du bus série UART, I2C, SPI, LIN, CAN
Arithmétique A+B, A-B, A*B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, LowPass, HighPass, BandPass, BandStop, AX+B, Expression
Mesures automatiques 51 mesures, les mesures sont mises à jour en permanence avec des statistiques
Analyser Fréquencemètre, DVM, analyseur de puissance, histogramme, recherche, navigation, enregistrement, jeu de Bode
Enregistreur Plus de 2 millions d'images (monocanal)
Couplage d'entrée CC, CA ou GND
Impédance d'entrée 1 MΩ ± 1 %, 50 Ω ± 1 % ; 21 pF ± 3 pF
Générateur de forme d'onde Taux d'échantillonnage : 1GSa/s
Résolution d'amplitude : 16 bits
Max. Fréquence : 200 MHz
Forme d'onde : sinusoïdale, carrée, impulsion, rampe, bruit, DC, Sinc, Exp.rise, Exp.fall, Lorentz, Gauss, ECG, Haversine et 13 autres formes d'onde standard.
Chaînes numériques Canaux d'entrée : 16 CH
Connectivité HÔTE USB, PÉRIPHÉRIQUE USB, LAN ; Ports optionnels : HDMI, RS232
Afficher Multi-touch capacitif de 10,1 pouces, 256 niveaux d'intensité, persistance graduée des couleurs

Caractéristiques

Modèle Analogique   Canaux Bande passante Max. Taux d'échantillonnage en temps réel Max. Profondeur de la mémoire Max. Taux de capture de forme d'onde Numérique Canaux Forme d'onde Générateur
DPO8104C 4CH 1 GHz 8GSa/s 2Gpts 600 000 wfms/s -- --
DPO8084C 4 CH 800MHz 8GSa/s 2Gpts 600 000 wfms/s -- --
DPO8054C 4 CH 500 MHz 8GSa/s 2Gpts 600 000 wfms/s -- --
DPO8034C 4 CH 350MHz 8GSa/s 2Gpts 600 000 wfms/s -- --
DPO8024C 4 CH 200 MHz 8GSa/s 2Gpts 600 000 wfms/s -- --
HANTEK
DPO8034E

Fiche technique

Canaux d'oscilloscope
4
Bande passante de l'oscilloscope
350
Serie
DPO8000E
Taux de capture
600k
Générateur de signal / Fonctions
Oui
Analyseur logique
Oui
Écran tactile
Oui

Références spécifiques

Neuf
